Vlnité nerezové trubky nebo měděné trubky pro plynové potrubí
Vlnité trubky z nerezové oceli pro plynové potrubí obecně nabízí rychlejší instalaci a lepší flexibilitu kolem překážek ve srovnání s pevnými měděnými trubkami, zatímco měděné trubky zůstávají známou volbou, která je ceněna pro svou dlouhou historii instalace a jednoduché způsoby spojování. Žádný z materiálů není univerzálně lepší a správná volba do značné míry závisí na rozvržení budovy, složitosti vedení a na tom, jak musí plynový potrubní systém procházet stěnami, podlahami a těsnými prostory.
Oba materiály slouží ke stejnému základnímu účelu, bezpečně přepravují plyn z odběrného místa do spotřebičů, ale k této práci přistupují velmi odlišně. Vlnité trubky se ručně ohýbají kolem rámových prvků a rohů, zatímco měděné trubky se spoléhají na řezané délky spojené dohromady v pevných úhlech pomocí vyhrazených Armatury pro plynové potrubí .
Z čeho jsou vyrobeny vlnité trubky z nerezové oceli

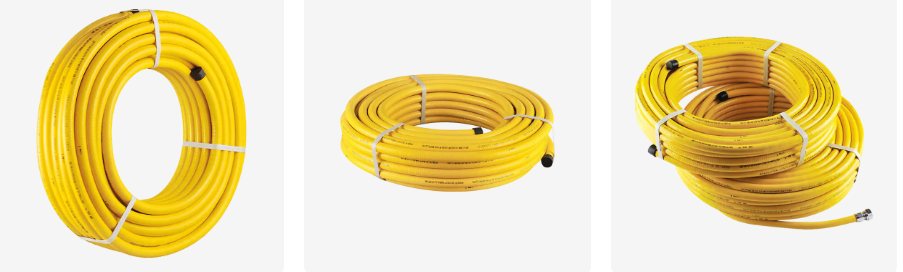

Vlnitá trubka z nerezové oceli, často zkrácená na CSST, je ohebná kovová trubka vytvořená s rýhovaným vlnitým vzorem stěny spíše než s hladkým povrchem. Tato vlnitá stěna je to, co dává trubce její flexibilitu, což jí umožňuje opakovaně se ohýbat, aniž by se zauzlovalo nebo zeslabovalo, jako by při stejném namáhání byla trubka s hladkými stěnami.
Typické konstrukční vrstvy
- Vlnitá trubka z nerezové oceli přenášející proud plynu
- Ochranný vnější plášť, často žlutý, chránící jádro před oděrem
- Koncové tvarovky zalisované nebo mechanicky připojené ke koncům trubek
- Propojovací nebo uzemňovací prostředky zabudované do spojovacích bodů armatury
Měděná trubka je pro srovnání tuhá trubka s hladkými stěnami, která vyžaduje řezání na přesnou délku a spojení pájenými, pájenými nebo rozšířenými spoji při každé změně směru, což přirozeně zvyšuje počet spojů v typickém vedení ve srovnání s flexibilními trubkami.
Srovnání vlastností jádra vedle sebe
Níže uvedená tabulka uvádí dva materiály napříč vlastnostmi, které jsou nejdůležitější při plánování instalace plynového potrubí.
| Majetek | Vlnité trubky z nerezové oceli | Měděná trubka |
|---|---|---|
| Flexibilita | Vysoká, ohýbá se ručně kolem překážek | Pevný, vyžaduje kování pro změny směru |
| Společný počet za běh | Méně kloubů na dlouhých tratích | Více spojů v každém bodě ohybu |
| Odolnost proti korozi | Silná konstrukce z nerezové oceli | Dobré, i když ovlivněné určitými půdními nebo vodními podmínkami |
| Způsob instalace | Mechanické lisovací nebo lisovací fitinky | Pájení, pájení nebo nástavce |
| Směrování přes rámování | Jednoduché, snadno provléknete vyvrtanými otvory | Vyžaduje přesné měření a řezání |
Časové rozdíly instalace mezi typickými běhy
Flexibilita se promítá přímo do rychlosti instalace, protože méně spojů znamená méně spojovacích bodů k přípravě a testování. Sloupcový graf níže odráží obecný vzorec relativní doby instalace napříč běžnými délkami běhu.
Dlouhé úseky s několika změnami směru mají tendenci vykazovat největší časovou mezeru mezi těmito dvěma materiály, protože každý ohyb měděného vedení přidává lícování, řez a spoj, který je třeba zkontrolovat, zatímco vlnitý pás se jednoduše ohýbá kolem stejné překážky.
Faktory trvanlivosti po víceleté servisní období
Dlouhodobý výkon závisí na tom, jak každý materiál reaguje na vibrace, menší pohyby země a opakované teplotní cykly. Sloupcový graf níže nastiňuje obecný vzorec trvanlivosti napříč těmito stresovými faktory.
Flexibilní stěnová struktura vlnitých trubek má tendenci absorbovat menší pohyby a vibrace snadněji než pevné potrubí, což je jeden z důvodů, proč se CSST stalo běžnou volbou pro vlnité trubky z nerezové oceli pro instalace zemního plynu v oblastech s větším pohybem budov nebo seismickou aktivitou.
Celkové srovnání výkonu napříč klíčovými faktory
Sloučení několika faktorů do jednoho pohledu pomáhá objasnit, kam má který materiál tendenci vést. Radarová tabulka níže porovnává vlnité trubky z nerezové oceli s měděnými trubkami v pěti běžně vážených faktorech.
Vlnité trubky obecně vedou k rychlosti instalace, flexibilitě a toleranci vůči vibracím, zatímco měděné trubky mají dlouhodobou pozici v jednoduchosti spoje pro montéry, kteří jsou více obeznámeni s tradičními pájenými spoji.
Tvarovky používané s vlnitými trubkami a měděnými trubkami
Armatury plynových potrubí se mezi těmito dvěma systémy výrazně liší. Vlnitá trubka se obvykle připojuje pomocí mechanických tvarovek, které krimpují nebo stlačují kolem konce trubice a vytvářejí těsnění bez tepla nebo plamene. Měděná trubka se spoléhá na pájené spoje, pájené spoje nebo nástavce, z nichž každý vyžaduje pečlivou přípravu povrchu a přesnou techniku.
Běžné typy kování podle materiálu
- Lisovací fitinky, běžné u koncových spojů vlnitých trubek
- Svěrné šroubení, používané na trubkových i potrubních přechodech
- Nálevkové armatury, běžné tam, kde se měděná trubka setkává s konektory spotřebiče
- Pájené nebo pájené spoje, používané podél pevných měděných trubek
- Přechodové tvarovky, spojování trubek nebo trubek s různými typy materiálů
Výběr tvarovky musí odpovídat jak specifikaci trubky nebo trubky, tak podmínkám zamýšleného použití, protože tvarovka správně dimenzovaná pro jeden průměr nebude spolehlivě těsnit na neodpovídající velikosti trubky nebo trubky.
Rozměry a směrování pro každý materiál
Výběr průměru závisí na požadavku na průtok plynu, zatížení spotřebiče a celkové délce chodu. Vlnité trubky z nerezové oceli jsou běžně dostupné v celé řadě jmenovitých velikostí vhodných pro plynové potrubí v domácnostech a lehkých komerčních rozvodech, zatímco dimenzování měděných trubek se řídí podobným přístupem založeným na poptávce s použitím standardních jmenovitých velikostí potrubí.
Chování při směrování je místo, kde se tyto dva materiály nejvíce rozcházejí. Vlnitá větev může procházet několika rámovými prvky s použitím nepřetržité délky s mnohem menším počtem zarážek, což zjednodušuje plánování flexibilních trubek z nerezové oceli pro projekty HVAC a obecné dodávky plynu. Vedení měděných trubek obvykle těží z plánování bodů ohybu předem, protože každá změna směru se po instalaci stává pevným místem montáže.
Kde se každý materiál běžně používá
Oba materiály se objevují v obytných a lehkých komerčních plynových potrubích, i když vzorce použití mají tendenci sledovat typ budovy a složitost trasy.
- Vlnité trubky pro vnitřní rozvody plynu v rámové bytové výstavbě
- Vlnité trubky pro CSST pro propanové systémy v doplňkových palivových sestavách
- Měděná trubka pro exponované trasy, kde je preferován tuhý konečný vzhled
- Měděná trubka pro kratší trasy s minimálními změnami směru
- Vlnité trubky pro renovační projekty, kde je omezený přístup k rámování
Projektové týmy, které získávají od zavedeného dodavatele vlnitých plynových trubek, si často vybírají trubky speciálně pro renovační práce, protože provlékání flexibilních trubek stávajícími stěnami zabraňuje demolici, kterou by obvykle vyžadovala pevná měděná trubka.
O technologii energetických zařízení Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. se zabývá výzkumem, vývojem, výrobou a zpracováním energetických zařízení, pracuje napříč kovovými hadicemi, plynovody, vodovodními armaturami, sanitární keramikou, ventily, plastovými výrobky a hardwarem. Společnost se nachází v Yuyao, Ningbo, Zhejiang, pokrývající oblast 40 akrů s tovární budovou 30 000 metrů čtverečních .
Výrobní kapacita zahrnuje 30 svařovacích a tvářecích výrobních linek spolu s nepřerušovanými linkami pecí na tavení tuhého vodíku a zařízením pro testování materiálů, které podporují konzistentní výstup napříč produktovými řadami vlnitých trubek a tvarovek z nerezové oceli. Jako dodavatel vlnitých nerezových trubek pro plynové potrubí a společnost Gas Pipes Fittings spolupracuje Zhenlong s týmem pro výzkum a vývoj, návrhem a výrobou, který podporuje OEM vlnité nerezové trubky a zakázkové programy vlnitých nerezových trubek pro partnery v různých regionech.
Často kladené otázky
Jedná se o ohebnou kovovou trubku s rýhovaným vzorem stěn, která se používá k vedení plynu budovou s méně spoji než pevná trubka.
Používá se pro bytové a lehké komerční rozvody plynu, trasování přívodu od měřiče nebo rozdělovače k jednotlivým spotřebičům.
Ano, vlnité trubky z nerezové oceli se široce používají pro rozvody zemního plynu v obytných a lehkých komerčních budovách.
Ano, vlnité trubky se také používají v propanových systémech, přičemž se řídí stejným obecným přístupem k vedení a montáži jako instalace na zemní plyn.
Správně instalované potrubí je navrženo pro dlouhodobou službu, s konstrukcí z nerezové oceli podporuje dlouhodobé použití za normálních podmínek.
Ano, jádro z nerezové oceli poskytuje silnou odolnost proti korozi ve srovnání s mnoha tradičními materiály potrubí.
Vlnité trubky jsou vyráběny tak, aby zvládly typické rozsahy tlaku plynu pro obytné a lehké komerční prostory v rámci své jmenovité specifikace.
Hadice jsou k dispozici v celé řadě jmenovitých průměrů, které odpovídají různým požadavkům na průtok a zatížení spotřebiče.
Mechanické lisovací a kompresní fitinky jsou nejběžnější metodou připojení, utěsnění trubek bez pájení nebo pájení.
