Rychlá odpověď: Jak sladit konektor s vaším plynovým spotřebičem
Správný konektor plynového spotřebiče z nerezové oceli se vybírá na základě tří věcí současně: vstupního průměru spotřebiče, fyzické vzdálenosti mezi spotřebičem a uzavíracím ventilem a typu závitu koncovky, který vyžaduje místní instalace. Pro většinu bytových plynových rozsahů a Jmenovitý průměr 1/2 palce vlnitá plynová trubka z nerezové oceli v délce 24 až 48 palců pokrývá běžné dispozice kuchyní. Plynové sušičky obvykle používají stejný průměr 1/2 palce, ale v delším rozsahu kolem 48 až 60 palců, takže jednotku lze za účelem čištění vytáhnout dopředu. Plynové ohřívače vody často vyžadují konektor 3/8 palce nebo 1/2 palce v závislosti na vstupu BTU jednotky. Kontrola požadované velikosti vstupu před objednáním konektoru na štítku s údaji spotřebiče nebo v návodu k instalaci je jediným krokem, který zabrání většině neshod ve velikosti.
Níže uvedené části procházejí logikou dimenzování, jakostí materiálu, standardními délkami, strukturou, instalačními zvyklostmi a souborem často kladených otázek shromážděných ze skutečných rozhovorů o nákupu vlnitých trubek z nerezové oceli pro připojení plynových spotřebičů.

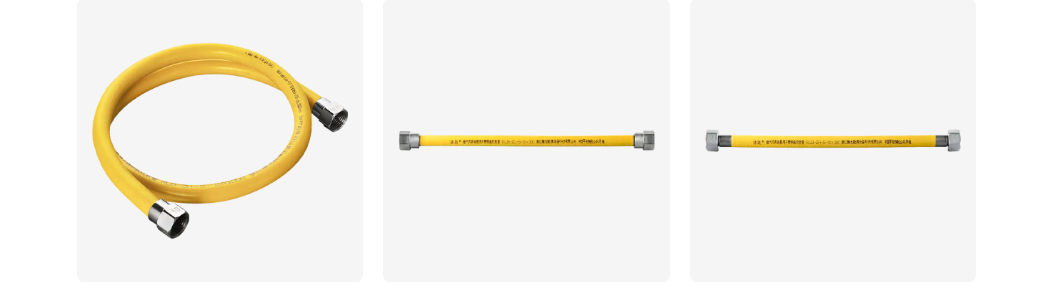

Z čeho je vyroben vlnitý plynový konektor z nerezové oceli
Nerezový konektor plynového spotřebiče patří do rodiny kovových hadic. V jeho jádru je vlnitá trubka z nerezové oceli, vytvořená buď s prstencovým (kroužkovým) nebo spirálovým vzorem zvlnění, což umožňuje kovové trubce ohýbat se a ohýbat bez praskání. Toto ohebné jádro je obvykle obaleno vytlačovaným pláštěm z měkkého PVC, který zpomaluje hoření a je odolný vůči ultrafialovému záření a chrání kov pod oděrem, kuchyňským tukem a běžným opotřebením při manipulaci. Na každé straně jsou připevněny závitové koncovky, takže konektor může připojit pevné plynové potrubí nebo uzavírací ventil na jednom konci k vlastnímu přívodu plynu na druhém konci.
Běžně se vyrábí nerezové vlnité trubky pro připojení plynových spotřebičů Nerezová ocel třídy 304 nebo 304L , zvolená pro svou rovnováhu odolnosti proti korozi, svařitelnosti a dlouhodobého stárnutí ve srovnání s obyčejnou uhlíkovou ocelí. Protože je trubka spíše zvlněná než s hladkými stěnami, může absorbovat malé množství vibrací a tepelné roztažnosti ve spoji, což snižuje namáhání závitových spojů během běžného používání spotřebiče, servisu nebo výměny.
Na rozdíl od pevné černé železné trubky nemusí být flexibilní plynové potrubí z nerezové oceli řezané, závitované nebo ohýbané na místě. Instaluje se jako hotová sestava, což je jeden z důvodů, proč se vlnité plynové hadice z nerezové oceli staly běžnou volbou pro připojení domácích spotřebičů, které je občas třeba přemístit kvůli čištění nebo servisu, jako jsou sporáky a sušičky.
Uvnitř konektoru: Základní komponenty a jak do sebe zapadají
Níže uvedený diagram ukazuje hlavní části typického vlnitého plynového konektoru z nerezové oceli s částečně znázorněným ochranným pláštěm, takže je vidět vlnité jádro pod ním.
- Matice koncovky - zatahuje závit na uzavíracím ventilu spotřebiče nebo plynovém kohoutu.
- Vlnité jádro trubky z nerezové oceli - vedení tlakového ložiska, zvlněné, aby umožňovalo ohýbání bez zauzlování.
- Ochranný plášť z PVC - chrání kovové jádro před otěrem, vlhkostí, mastnotou a ultrafialovým zářením.
- Závitový konektor - vnitřní nebo vnitřní závit velikosti odpovídající místním používaným instalatérským normám.
- Těsnící podložka - vytváří těsné těsnění tam, kde se konektor setkává s ventilem nebo portem zařízení.
Klíčové faktory ke kontrole před výběrem konektoru
Průměr A Kapacita Průtoku Plynu
Vnitřní průměr ohebné plynové trubice z nerezové oceli určuje, kolik plynu jí může projít za minutu. Poddimenzovaný konektor na zařízení s vysokým BTU může omezit průtok a ovlivnit výkon hořáku, zatímco příliš velký konektor jednoduše plýtvá prostorem pro vedení, aniž by přidával výhody. Přizpůsobení průměru konektoru vstupní armatuře spotřebiče je výchozím bodem, nikoli dodatečným nápadem.
Celková délka a směrovací vzdálenost
Měřením skutečné vzdálenosti od uzavíracího ventilu ke vstupu spotřebiče, včetně jakýchkoli ohybů kolem skříňky nebo výklenku ve stěně, se vyhnete objednání konektoru, který je příliš krátký na to, aby dosáhl, nebo tak dlouhý, že by se nadbytečná vůle musela svinout za spotřebič.
Typ koncovky a standardní závit
Běžnými konfiguracemi jsou nálevkové tvarovky, vnitřní závity železné trubky (MIP) a vnitřní železné trubky (FIP). Výstupní závit ventilu a vstupní závit spotřebiče se vždy neshodují, takže potvrzením obou konců před nákupem zabráníte pozdějšímu nákupu adaptéru.
Stupeň materiálu A Tloušťka Stěny
Plynový konektor z nerezové oceli 304 je běžným základem pro vnitřní obytné a lehké komerční použití, protože je odolný proti korozi v typických prostředích kuchyní a technických místností. Tloušťka stěny ovlivňuje jak flexibilitu, tak toleranci tlaku, takže pro náročnější komerční instalace mohou být použity tlustostěnné trubky.
Hodnocení pracovního tlaku
Každý konektor je dimenzován na maximální pracovní tlak. Připojení domácích spotřebičů na zemní plyn a propan obecně fungují při nízkém tlaku, ale komerční kuchyňská zařízení nebo větší připojení regulátoru mohou pracovat při vyšším tlaku, což vyžaduje odpovídající konektor.
Průvodce dimenzováním konektoru podle typu plynového spotřebiče
Níže uvedená tabulka shrnuje typické jmenovité průměry a délkové rozsahy běžných domácích a lehkých komerčních plynových spotřebičů. Skutečné požadavky by měly být vždy porovnány s návodem ke konkrétnímu zařízení, protože výkon se u jednotlivých modelů liší.
| Typ spotřebiče | Typický jmenovitý průměr | Typický rozsah délek | Společná koncovka |
|---|---|---|---|
| Plynový sporák / varná deska | 1/2 palce | 24 - 48 palců | Vzplanutí nebo MIP |
| Plynový ohřívač vody | 3/8 - 1/2 palce | 24 - 36 palců | Vzplanutí |
| Plynová sušička | 1/2 palce | 48 - 60 palců | Vzplanutí nebo MIP |
| Plynoměr / regulátor | 3/4 - 1 palce | 12 - 24 palců | MIP / FIP |
| Nástěnný / prostorový ohřívač | 3/8 palce | 18 - 36 palců | Vzplanutí |
| Venkovní gril / terasový ohřívač | 1/2 palce | 36 - 60 palců | Vzplanutí or quick connect |
Standardní délky a jak vybrat tu správnou
Vlnité plynové hadice z nerezové oceli jsou běžně skladovány v sadě standardních délek, takže montéři si mohou pro každou práci vybrat tu nejbližší, než aby objednávali na zakázku. Praktickým přístupem je změřit přímou vzdálenost od výstupu ventilu ke vstupu spotřebiče, přidat malý přídavek na mírné ohnutí spíše než na úzký roh a zaokrouhlit nahoru na další dostupnou skladovou délku. Pokud necháte konektor mírně uvolněný, spíše než napnutý, umožníte vytažení spotřebiče dopředu za účelem čištění nebo údržby, aniž by došlo k namáhání koncových armatur.
Obecně se nedoporučuje navíjet dlouhý konektor, aby zabral nevyužitou vůli. Opakované těsné navíjení může zpevnit zvlnění v průběhu let pohybu zařízení, takže výběr délky, která odpovídá skutečné vzdálenosti vedení, je vhodnější než kupovat nadměrnou velikost a navíjet přebytek.
304 Nerezová ocel versus ostatní běžné materiály trubek
Plynový konektor z nerezové oceli 304 je upřednostňován pro práci s plynovými spotřebiči ve vnitřních prostorách především kvůli obsahu chrómu a niklu, které na povrchu tvoří tenkou vrstvu pasivního oxidu, která odolává skvrnám a důlkům v typickém vzduchu v kuchyni nebo užitkové místnosti. Ve srovnání s nerezovou ocelí 201, která za účelem snížení nákladů nahrazuje část niklu manganem, třída 304 obecně lépe odolává dlouhodobému vystavení vlhkosti a mírným čisticím chemikáliím pro domácnost. Pozinkovaná uhlíková ocel, která se někdy vyskytuje u staršího nebo levnějšího hardwaru, se spoléhá na zinkový povlak, který se může časem opotřebovat, po kterém je podkladová ocel vystavena korozi.
Ohebná plynová trubka z nerezové oceli v jakosti 304 nebo 304L má také tendenci si lépe zachovat svou pružnost při opakovaných cyklech ohýbání, protože zvlnění jsou méně náchylné k mechanickému zpevnění a praskání ve srovnání s tenčími nebo nižšími alternativami.
| Majetek | 304 Nerez Steel | 201 Nerez Steel | Pozinkované Steel |
|---|---|---|---|
| Odolnost proti korozi | vyšší | Mírný | Po opotřebení povlaku snižte |
| Flexibilita Retention | Dobře | Dobře | Mírný |
| Typické vnitřní použití | Společný | Společný in budget lines | Dnes méně obvyklé |
Odolnost proti korozi a dlouhodobý výkon v provozu
Obsah chrómu v nerezové oceli 304 a 304L vytváří na povrchu trubky samoopravující se pasivní oxidový film. Dojde-li při manipulaci nebo instalaci k poškrábání povrchu, má tato fólie tendenci se sama od sebe při normálním vystavení vzduchu zreformovat, což je součástí toho, proč jsou nerezové vlnité trubky pro připojení plynových spotřebičů nadále specifikovány oproti alternativám z obyčejné uhlíkové oceli v kuchyních a technických místnostech, kde je běžná vlhkost a občasné postříkání.
Dlouhodobý výkon je stále ovlivněn prostředím instalace. Dlouhodobý přímý kontakt s čisticími prostředky na bázi chlóru, slaným vzduchem v blízkosti pobřežních objektů nebo stojatou vodou kolem konektoru může postupně ovlivnit i nerezovou ocel po mnoho let. Udržování konektoru mimo oblasti s agresivními chemikáliemi a zajištění přiměřené ventilace v prostoru instalace podporuje delší životnost.
Nejlepší postupy pro instalaci a manipulaci
- Před odstraněním starého konektoru vypněte přívod plynu na hlavním ventilu nebo ventilu spotřebiče.
- Před montáží zkontrolujte nové flexibilní plynové potrubí z nerezové oceli, zda není zalomené, promáčknuté nebo poškozené při přepravě.
- Vyhněte se ohybům těsnějším, než je minimální poloměr ohybu konektoru, protože ostré záhyby mohou zeslabit zvlnění.
- Při utahování raději otáčejte koncovou maticí než otáčejte tělem trubky, čímž se zabrání namáhání zvlnění.
- Použijte klíč správné velikosti a vyhněte se nadměrnému utahování závitových spojů nad rámec toho, co je potřeba pro těsné těsnění.
- Po instalaci proveďte kontrolu mýdlových a vodních bublin na každém spoji, abyste se ujistili, že nedochází k úniku před obnovením průtoku plynu.
- Konektor veďte mimo cesty plamene hořáku, odkapávací oblasti trouby a pohyblivé součásti sušičky, aby nedošlo k přehřátí nebo mechanickému opotřebení.
Běžné chyby, kterým je třeba se vyhnout při výběru konektoru
- Opětovné použití starého konektoru na nově nainstalovaném spotřebiči místo montáže nového konektoru do nové jednotky.
- Volba menšího průměru, než vyžaduje vstup do spotřebiče, může omezit průtok plynu k hořáku.
- Vedení konektoru mezerou ve dveřích skříně nebo dráhou zásuvky, kde může být v průběhu času opakovaně sevřen.
- Ignorování výrobcem stanoveného minimálního poloměru ohybu při vmáčknutí konektoru do těsného prostoru za spotřebičem.
- Míchání nekompatibilních typů závitů s improvizovanými adaptéry namísto získávání konektoru se správnou koncovkou.
- Vynechání kontroly těsnosti po instalaci, což je rychlý krok, který potvrdí, že každý spoj je řádně utěsněn.
O technologii energetických zařízení Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. zkoumá, vyrábí a zpracovává energetická zařízení se sortimentem zahrnujícím kovové hadice, součásti potrubí zemního plynu, sanitární armatury, ventily, plastové výrobky a hardware. Společnost působí ze zařízení v Yuyao, Ningbo, Zhejiang, o rozloze asi 40 akrů s tovární budovou o rozloze zhruba 30 000 metrů čtverečních.
Výrobní kapacita zahrnuje 30 svařovacích a tvářecích linek spolu se 2 nepřerušovanými linkami pece na tavení tuhého vodíku, podporované testovacím zařízením, jako je spektrometr s přímým čtením kovových materiálů a tester těsnosti, který se používá ke kontrole hotových sestav předtím, než opustí továrnu. Jako výrobce plynových konektorů z nerezové oceli a dodavatel plynových konektorů z nerezové oceli vyrábí společnost vlnité trubky z nerezové oceli pro připojení plynových spotřebičů spolu s souvisejícími produkty pro kovové hadice a potrubní armatury s podporou vlastního výzkumného, konstrukčního a výrobního týmu.
Společnost Zhejiang Zhenlong Energy Equipment Technology, která působí jako výrobce flexibilních plynových konektorů, pokračuje v budování kooperativních vztahů s partnery na domácím i mezinárodním trhu na základě sdílených výrobních cílů.
Často kladené otázky
Q1. Co je to nerezový plynový konektor?
Sestava flexibilní kovové hadice, která spojuje ventil přívodu plynu se vstupem spotřebiče, postavená kolem vlnitého jádra z nerezové oceli 304 nebo 304L s ochranným pláštěm z PVC a závitovými koncovkami.
Q2. Co je vlnitá plynová trubka z nerezové oceli?
Vroubkovaná kovová trubka ve tvaru harmoniky ve středu konektoru. Jeho prstencové nebo spirálové zvlnění poskytuje trubici flexibilitu, přičemž stále bezpečně drží tlak plynu po celé její délce.
Q3. Co je flexibilní konektor plynového spotřebiče?
Jakýkoli konektor navržený tak, aby se ohýbal a ohýbal během instalace a pohybu spotřebiče, na rozdíl od pevných černých železných nebo měděných trubek. Vlnité spojky z nerezové oceli jsou nejběžnější flexibilní možností používanou v interiéru.
Q4. K čemu se používají nerezové plynové konektory?
Připojení pevného plynového potrubí nebo uzavíracího ventilu k domácím a komerčním plynovým spotřebičům, umožňující malý pohyb při čištění, servisu nebo výměně spotřebiče.
Q5. Jaké spotřebiče používají plynové konektory?
Plynové sporáky a varné desky, trouby, beztankové a zásobníkové ohřívače vody, sušáky na prádlo, nástěnné nebo prostorové ohřívače, plynové krby, měřiče a venkovní vybavení pro vaření, jako jsou grily a terasové ohřívače.
Q6. Jaký je rozdíl mezi plynovou hadicí a plynovou přípojkou?
Tyto dva termíny často popisují stejný produkt. Konektor obvykle označuje pevnou sestavu v souladu s předpisy, která spojuje spotřebič s uzavíracím ventilem, zatímco hadice může někdy popisovat obecnější ohebnou hadici.
Q7. Jakou velikost plynového konektoru potřebuji?
Správná velikost závisí na průměru vstupní armatury spotřebiče, jeho potřebě BTU a fyzické vzdálenosti od uzavíracího ventilu. Nejspolehlivějším místem pro kontrolu je typový štítek spotřebiče nebo instalační příručka.
Q8. Jaká velikost plynového konektoru se používá pro plynový sporák?
Většina domácích plynových sporáků a varných desek používá konektor o jmenovitém průměru 1/2 palce, obvykle dlouhý 24 až 48 palců, ačkoli některé modely mohou vyžadovat jinou velikost, jak je uvedeno v návodu.
Q9. Jaká velikost plynového konektoru se používá pro sušič plynu?
Plynové sušičky běžně používají také konektor o jmenovitém průměru 1/2 palce, obvykle v delší délce kolem 48 až 60 palců, takže sušičku lze vytáhnout pro přístup k lapači vláken a čištění.
