Vlnitá nerezová trubka (CSST) je nyní jedním z nejběžnějších způsobů dodávání zemního plynu do obytných a komerčních budov. O bezpečnosti CSST ale nerozhoduje jediný výsledek testu nebo certifikát. V praxi je bezpečný systém CSST kombinací čtyř věcí: odolnosti proti korozi a únavové životnosti samotné nerezové oceli, přesnosti procesu zvlnění, kvality armatur a ventilů instalovaných na každém konci a elektrického spojení a mechanické ochrany aplikované během instalace. Pokud je některý z těchto článků slabý, celé plynové potrubí se stává rizikem, bez ohledu na to, jak dobře potrubí vypadá navenek.
Co CSST Safety ve skutečnosti pokrývá
CSST je průběžná, flexibilní trubka z nerezové oceli s vlnitým profilem stěny. V mnoha aplikacích nahradilo tuhé černé železné potrubí, protože je rychlejší, má méně spojů a dokáže lépe absorbovat sedání budovy a seismický pohyb než tuhé potrubí. Méně spojů znamená méně potenciálních netěsností, což je hlavní bezpečnostní argument pro CSST.
Bezpečnostní konverzace se však zřídka zastaví u samotného potrubí. Kompletní instalace CSST zahrnuje konektory, kulové ventily, T-kusy, nástěnné krabice, ochranná pouzdra a spojovací vodič. Průzkumy průmyslových incidentů opakovaně ukazují, že většina úniků plynu se nachází na koncových spojích, nikoli v dlouhodobém horizontu vlnité trubky. Proto a bezpečný systém CSST je potřeba hodnotit jako kompletní sestavu , od plynoměru nebo rozdělovače ke vstupu spotřebiče.
Proč samotná dýmka nestačí
Specifikátoři se někdy zaměřují pouze na jakost nerezové oceli a tloušťku stěny, pak předpokládají, že celý systém je bezpečný. Ale trubka je jen tak spolehlivá jako její koncovky. Nevhodná montáž, příliš utažená matice, nechráněný ohyb nebo absence elektrického spojení mohou zmařit materiálové výhody nerezové oceli 304. Když plánujete instalaci CSST, myslete od spotřebiče pozpátku: co se bude dotýkat plynu, co bude držet spoj pohromadě a jak bude chráněno vedení tam, kde prochází stěnami nebo skříněmi.
Bezpečnost na úrovni materiálu: Nerezová ocel, zvlnění a koroze
Bezpečnost ČSST začíná u mlýna. Většina kvalitních výrobků CSST je vyrobena z austenitické nerezové oceli 304, třídy s dobře zdokumentovanou odolností vůči obecné korozi, dobrou houževnatostí při nízkých teplotách a stabilními mechanickými vlastnostmi v širokém rozsahu provozních teplot. Pro plynové aplikace je 304 základní čára; pro agresivní pobřežní nebo průmyslová prostředí se některé projekty přesunou na 316 nebo přidají vnější vrstvu odolnou proti korozi.
Vlnitý profil není jen funkcí flexibility. Opakované prstencové zvlnění rozděluje ohybové napětí na větší plochu, což zmírňuje dopad vibrací plynových spotřebičů a zabraňuje lokalizovanému namáhání v jednom bodě. Když jsou rozteč a hloubka zvlnění vytvářeny konzistentně, trubka má také předvídatelné únavové chování během mnoha let tlakových cyklů. Náš technický přehled jak vlnitý design snižuje riziko úniku vysvětluje, proč na geometrii záleží stejně jako na metalurgii.
Výše uvedená tabulka odráží běžný vzor ze zpráv o poruchách v terénu: největší hrozbu představují rizika s nejvyšší energií, jako je jiskření způsobené bleskem v nespojeném systému, zatímco základní materiál z nerezové oceli sám o sobě je zřídka primární příčinou poruchy. Skutečná úroveň rizika do značné míry závisí na vašem instalačním prostředí.
Úvahy o korozi ve skutečných instalacích
Nerezová ocel 304 může při vystavení působení chloridů při zvýšených teplotách utrpět důlkovou korozi nebo praskání pod napětím. Pobřežní slaný vzduch, rozmrazovací soli sledované v garáži nebo čisticí chemikálie uložené v blízkosti plynového potrubí mohou vytvořit mikroprostředí bohaté na chloridy. Pro tyto situace a plynová hadice z nerezové oceli odolná proti korozi s vylepšenou ochranou slitiny je obhajitelnější volbou než standardní žlutá tuba potažená PVC. Výrobní postup je také důležitý: hladký povrch z čistého procesu tváření a žíhání ponechává méně míst pro iniciaci koroze.

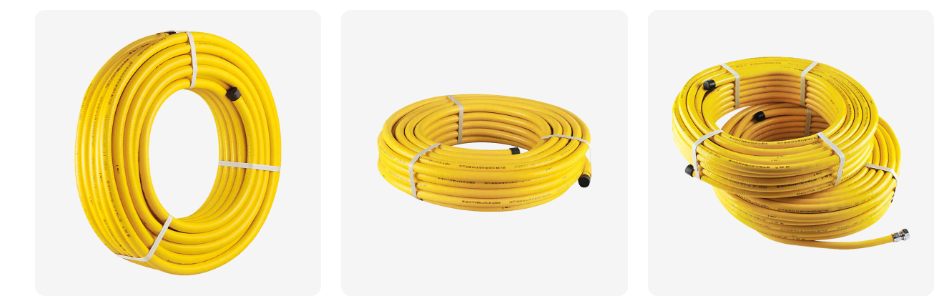

Velkoobchod Vlnitá plynová hadice z nerezové oceli odolná proti korozi ZLR-05 Dodávka Zhejiang Zhenlong je čínský velkoobchodní dodavatel vlnitých plynových hadic z nerezové oceli odolných proti korozi ZLR-05 a společnost OEM / ODM, The Sta... Zobrazit produkt → Pokud vybíráte primární potrubí pro celý systém plynového potrubí, hledejte ověřené materiálové certifikáty a jednotnou geometrii zvlnění. A Vlnitá plynová trubka z nerezové oceli 304 s konzistentní tloušťkou stěny poskytuje předvídatelný základ pro hodnocení tlaku, ohybový výkon a dlouhodobou životnost.
Velkoobchod 304 nerezové vlnité plynové potrubí ZLR-02 Suppliers, Company Zhejiang Zhenlong je čínský velkoobchodní dodavatel vlnitého plynového potrubí z nerezové oceli 304 ZLR-02 a společnost OEM / ODM, nerezová ocel 304... Zobrazit produkt → Nebezpečí instalace: Lepení, ohýbání a mechanická ochrana
Chyby při instalaci způsobují více bezpečnostních incidentů CSST než vad materiálu. Nejlépe zdokumentovaným problémem je poškození bleskem. Pokud systém CSST není elektricky propojen, může blízký úder blesku vyvolat rozdíl v elektrickém potenciálu mezi hadicí a blízkým uzemněným kovem. Tento potenciálový rozdíl může vytvořit oblouk přes tenkou stěnu z nerezové oceli, čímž vznikne dírka. Národní předpisy, včetně NFPA 54 ve Spojených státech, nyní vyžadují lepení systémů CSST. Tento krok není volitelný, bez ohledu na to, jak pohodlné bylo vedení hadičky.
Mechanická ochrana je druhým hlavním faktorem instalace. CSST lze ohýbat ručně, ale pouze v rámci výrobcem udávaného minimálního poloměru ohybu. Opakované ohýbání ve stejném bodě, zalomení v blízkosti konektoru nebo ostrý kontakt s kovovým čepem – to vše může vytvořit koncentraci napětí, která nakonec praskne. Pro vedení procházející podlahami, stěnami nebo skříněmi se důrazně doporučuje ochranný kryt. To je přesně důvod, proč nástěnná spínací skříňka se stala novým bezpečnostním standardem pro domácí plynové hadice : fixuje trubku v definované dráze, udržuje ji mimo ostré hrany a poskytuje instalačním technikům čistý povrch pro připojení ventilu.
Pro podomítkové instalace zvolte správně dimenzovanou ochrannou krabici zapuštěnou do zdi. Dobře navržený nerezová nástěnná spínací skříňka pro domácí plynovou hadici slouží jak jako mechanická ochrana, tak i jako strukturované rozhraní pro uzavírací ventil, takže pružná trubka nikdy nenese váhu ventilu ani pnutí při pohybu stěny.
Velkoobchod Nerezová zapuštěná nástěnná spínací skříňka pro domácí plynovou hadici Suppliers, Co Zhejiang Zhenlong je čínský velkoobchodní spínací skříňka z nerezové oceli pro dodavatele domácích plynových hadic a společnost OEM/ODM, The Stainless... Zobrazit produkt → Armatury a ventily: Kde skutečně začínají netěsnosti
Když montéři a majitelé domů popíší netěsnost CSST, místo poruchy je téměř vždy na závitovém spojení, kompresní matici nebo tělese ventilu, nikoli uprostřed potrubí. Toto jednoduché pozorování vysvětluje, proč nejsou armatury dodatečným nápadem; jsou kritickou bezpečnostní vrstvou celého systému dodávky plynu.
Kulové kohouty s pevnou základnou izolují spotřebič pro údržbu. T-kusy distribuují plyn do více výstupů. Nástěnné boxy uvádějí zakončení do kontrolované polohy. Každá součást musí mít geometrii těsnění, která odpovídá konci vlnité trubky, a typ závitu musí odpovídat vašemu místnímu zákonu o plynu (například NPT v Severní Americe nebo BSP na mnoha dalších trzích). Pokud jsou hadičky, konektor a ventil od stejného výrobce, je kompatibilita zdokumentována; míchání značek na plynovém potrubí je běžné, ale vyhnout se riziku instalace.
Pokud práce vyžaduje zvýšenou odolnost v kuchyni nebo průmyslovém prostředí, věnujte čas kontrole jak správně vybrat plynovou hadici z nerezové oceli s kovovým obalem před specifikací sestavy. Kovový obal dodává odolnost proti oděru a mechanickou pevnost, ale také mění tuhost v ohybu a design koncovky, takže potřebuje vlastní pečlivé vyhodnocení.
Ověřování bezpečnosti v továrně: kvalita výroby a dodržování předpisů
Certifikát na webových stránkách není totéž jako výrobní systém, který důsledně vyrábí bezpečné trubky. Když hodnotíte dodavatele CSST, zeptejte se na analýzu materiálu, kontrolu procesu svařování a závěrečné tlakové zkoušky. Toto jsou konkrétní kroky, které oddělují vyspělou továrnu od jednoduchého dovozce trubek.
Zhejiang Zhenlong Energy Equipment Technology Co., LTD. je jedním výrobcem, který jde touto disciplinovanou cestou. Společnost se sídlem v Yuyao, Ningbo, provozuje zařízení o rozloze 40 akrů s tovární budovou o rozloze 30 000 metrů čtverečních, 30 výrobními linkami pro svařování a tváření a dvěma kontinuálními výrobními linkami na výrobu vodíkových pecí s pevnou tavením. Vstupní a výstupní materiály jsou kontrolovány spektrometrem s přímým odečítáním na složení kovu a hotové sestavy jsou ověřovány zkoušečkami těsnosti. Společnost je držitelem licence Čínské lidové republiky na výrobu speciálních zařízení pro tlakové potrubí, má certifikační zprávy CE prostřednictvím národního testovacího centra a je členem China Urban Gas Association. To nejsou dekorativní odznaky; jsou důkazem toho, že kontrolní body vysledovatelnosti materiálu, svařování a testování těsnosti jsou skutečně na místě.
| Zkontrolujte položku | Proč na tom záleží | Tágo jít / nechodit |
|---|---|---|
| Třída nerezové oceli a tloušťka stěny | Definuje přídavek na korozi a jmenovitý tlak | Certifikát materiálu odpovídá objednané třídě |
| Jednotnost zvlnění | Nepravidelné vlny způsobují koncentraci stresu | Rovnoměrné stoupání a hloubka po celé délce |
| Nainstalovaný spojovací vodič | Zabraňuje jiskření způsobenému bleskem skrz zeď | Podle NFPA 54 / místního předpisu je naměřený odpor nízký |
| Poloměr ohybu respektován | Ostré ohyby mačkají zvlnění a zkracují únavovou životnost | Žádné zalomení, žádná oválná deformace v žádném ohybu |
| Kompatibilita kování | Nesouhlasné závity nebo těsnicí plochy způsobují netěsnosti | Konektor a ventil jsou ze stejné systémové rodiny |
| Tlaková zkouška po instalaci | Před servisem potvrzuje, že je celá sestava plynotěsná | Zkušební tlak vydrží po požadovanou dobu |
Často kladené otázky o bezpečnosti CSST
Je potřeba CSST lepit?
Ano. Nespojený systém CSST je náchylnější k jiskření způsobenému bleskem. Před uvedením hadičky do provozu postupujte podle NFPA 54 a vašeho místního elektrického předpisu.
Lze CSST instalovat venku?
Pouze v případě, že výrobek nese výslovné hodnocení venkovního vystavení UV záření a korozi. Standardní žlutý PVC potažený CSST je typicky určen pro vnitřní plynové potrubí.
Jaký je minimální poloměr ohybu pro CSST?
Záleží na průměru trubky a konstrukci stěny. Vždy dodržujte výrobcem stanovené minimum; ohýbání za tento limit způsobí zvlnění.
Jak ověřím certifikovaný produkt CSST?
Požádejte o licenci na výrobu tlakového potrubí, zkušební zprávu třetí strany a jakékoli certifikace specifické pro trh, jako je CE. Pokud je to možné, zkontrolujte číslo zprávy.
Jak dlouho vydrží CSST z nerezové oceli 304?
V suchém vnitřním prostředí se správným lepením se normálně očekává, že 304 CSST vydrží několik desetiletí. Expozice chloridů nebo mechanické poškození tuto životnost zkrátí.
Jsou armatury stejně důležité jako samotná trubka?
Statisticky se nejvíce hlášených netěsností vyskytuje na koncovkách a ventilech. Investujte do přizpůsobených armatur od stejného výrobce a utáhněte je podle specifikace. $
